FSE ja GRE Artefact

JÄRJESTELMÄ: MR 0.35T Ovation

Sairaala: Daqing Oilfield General Hospital

ONGELMA/OIREET

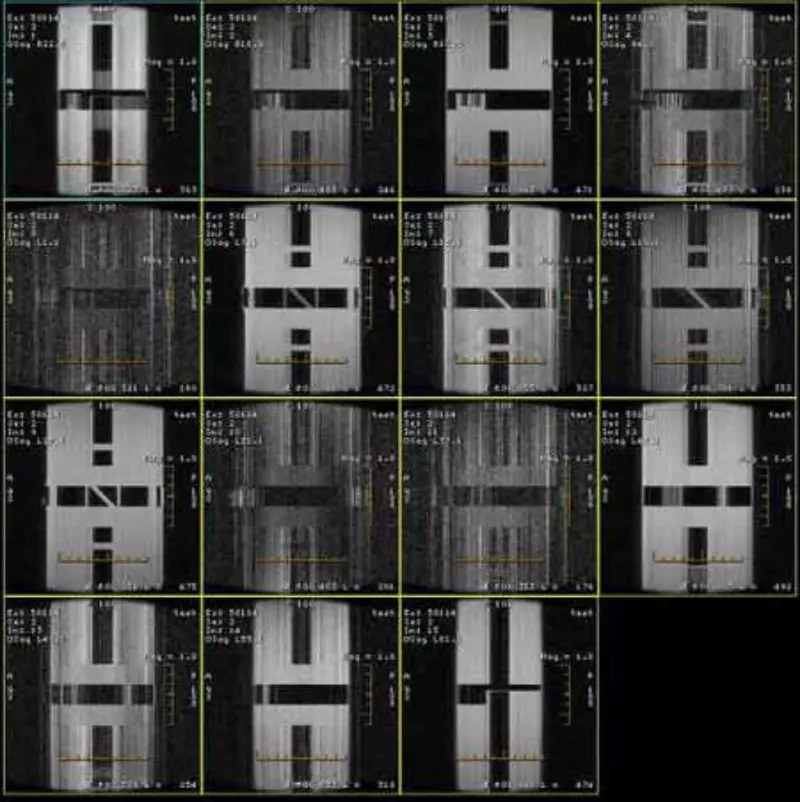

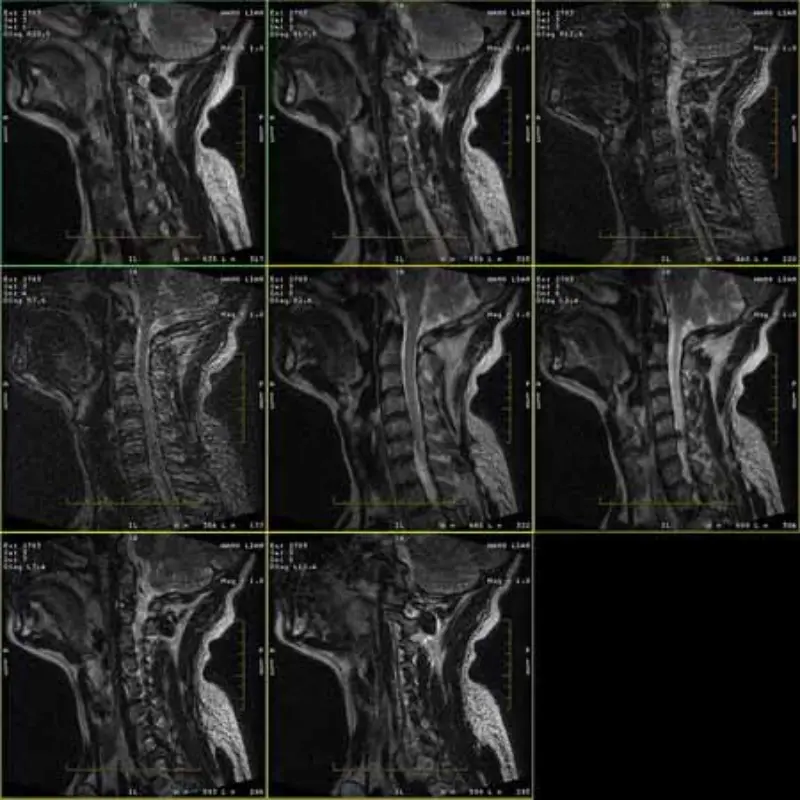

FRFSE- ja GRE-protokollien kuvissa on haamukuvia ja joskus matalan SNR-kuvat näkyvät yhdessä sarjassa. Mutta SE-protokollan kuvat ovat normaaleja.

Katso liite kuvat.

VIANETSINTÄ HISTORIA/VINKKI

1. Näitä artefakteja esiintyy vain FRFSE- ja GRE-protokollien kuvassa, mutta SE-protokollassa

kuvia ei koskaan näy. Tee Head SPT Pikatarkistus, pään SNR on marginaalinen (noin 8,2).

2. Tarkistettu RF-ovi, valaistusteho, TCU-virta, PAC-virtalähde ja magneettinäyttö, kaikki ok.

3. Vaihdettiin gradienttivahvistimet, SRU:n suodattimet ja kaapelit, artefakti esiintyy edelleen samoissa protokollissa.   Sivu 3/3

4. Testaa alla olevat osat toisessa paikassa, kaikki ok. gradientti PSU, TYMEII, SCA, IPG II, UCERD, RF-vahvistin, RFI, MSHS ja pääkela

5. Tarkista DD-diodin ominaisuudet, DD-kaapelit ja HV, kaikki normaalia.

6. Poista UCERD:n RF-signaalilähtö käytöstä, artefakti katosi.

7. Vaihda vastaanotin ja vastaanottokaapelit ja ohita MA, ongelma on edelleen olemassa.

8. Pura Body-kela, aseta se magneetin ulkopuolelle, kytke kaikki kaapelit ja skannaa uudelleen, esineitä on edelleen olemassa.

9. Tarkistamme virtalähteen ja maadoituksen ja huomaamme, että PP:n (Magnet Room) maadoitusliitin on hyvin löysällä. Kiristämme sen ja skannaamme uudelleen, pään SNR parani

(pään SNR: 8,9)

PERUSSYY/RATKAISU

Lopulta huomaamme, että joku liittää 1 johdon yhdestä kolmesta jännitteisestä MR-laitteen virtajohdosta

toimittaa MR-osaston ulkopuolelle ilman lupaa. Kun johto on poistettu ja skannattu uudelleen, järjestelmä toimii normaalisti ja pään SNR on 9.3.

Joten virtalähteen laatu vaikuttaa kuvanlaatuun.
