Vianetsintä 8ch Cardic coil low SNR

ONGELMA/OIREET

Käytettäessä 8-kanavaista sydänkelan skannausta, kuvan SNR ei ole hyvä. Etsi signaali erittäin alhaisena, kun käytät manuaalista skannausta.

PERUSSYY/RATKAISU

Integroitu monikelainen ASM-emolevy viallinen. (dynatron, IC: HC105)

VIANETSINTÄ HISTORIA/VINKKI

1. Käytä 8-kanavaista sydämen kierukkaajotestiä SNR, kaikki kanavat epäonnistuvat.

2. Käytä MCRT-työkaluja, tarkista 8-kanavainen SNR, kaikki kanavat läpäisevät. Sitten täytyy olla kelassa ongelma.

3. Tilaa uusi kela, mutta ongelma sama. Kuvassa myös alhainen SNR.

4. Tarkista moduulin teho ja kaikki STIF- ja IRF-I/O-kortin kanavat. The

8 kanavaa on kunnossa.

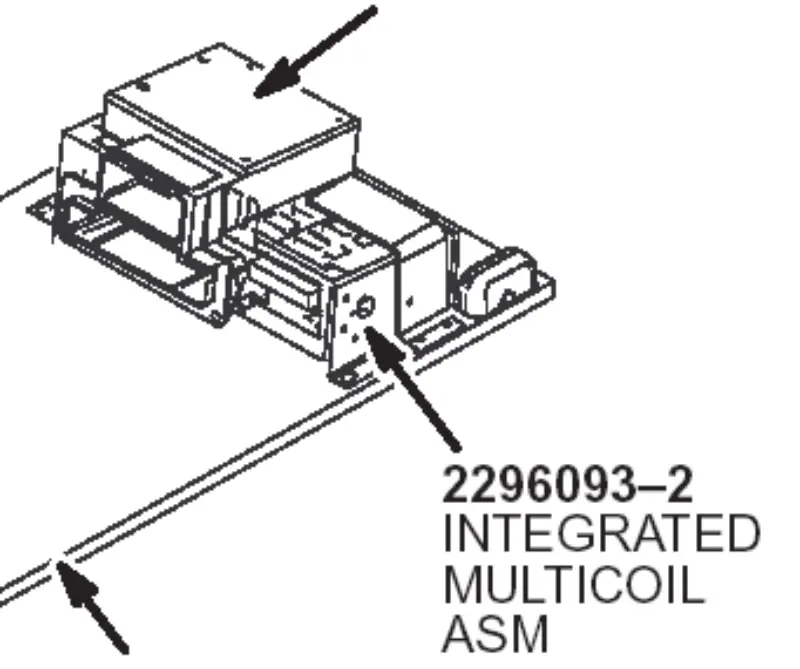

5. Vaihda Integrated Multicoil ASM kuvaksi 8-kanavaisesta sydämen normaalista.

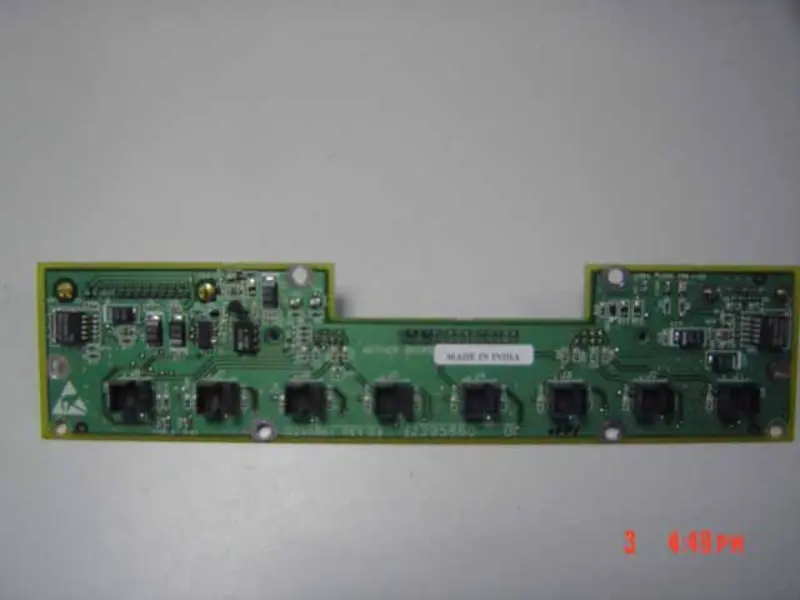

6. Tarkista emolevy, löydä HCT04(6反向器) ja dynatron viallinen.

Oppiminen:

Kun määrittelemme, että 8-kanavainen vikapaikka on kelan puolella, jos käytämme MCRT-työkaluja, meidän on parempi tarkistaa 8-kanavainen paikka muualta.
