Huoltohuomautus TPS:lle Ei vastaa

JÄRJESTELMÄ: 1.5T Twin Excite (ohjelmistoversio 10.0M4)

ONGELMA/OIREET

Sovellusohjelmisto on käynnissä, mutta ilmoita "TPS ei vastaa" virhelokissa.

VIANETSINTÄ HISTORIA/VINKKI

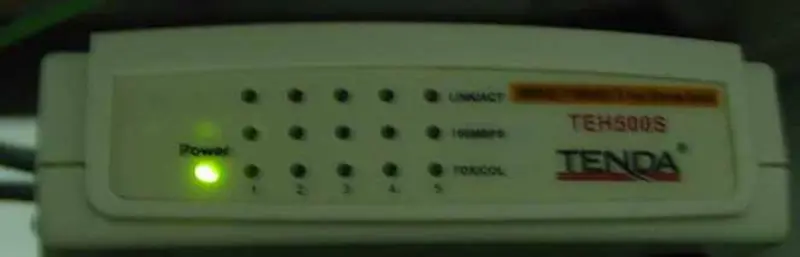

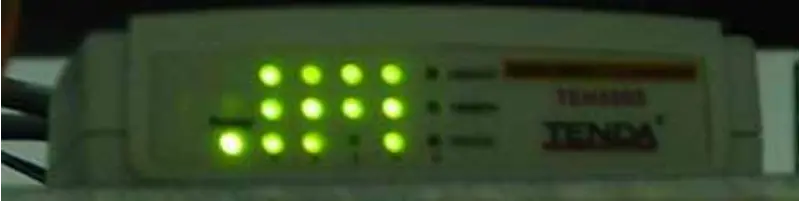

1. Avaa c-shell, kirjoita ping –s 4096 IP(tps), etsi menettää 95 % tiedoista. Vaihda uusi napa järjestelmäkaappiin, mutta oire on sama.

2. Avaa c-shell, kirjoita mgd_term, mutta et voi avata kolmea erillistä ikkunaa.

3. Tee tps-nollaus, ilmoita "tps-nollaus epäonnistui" kerralla.

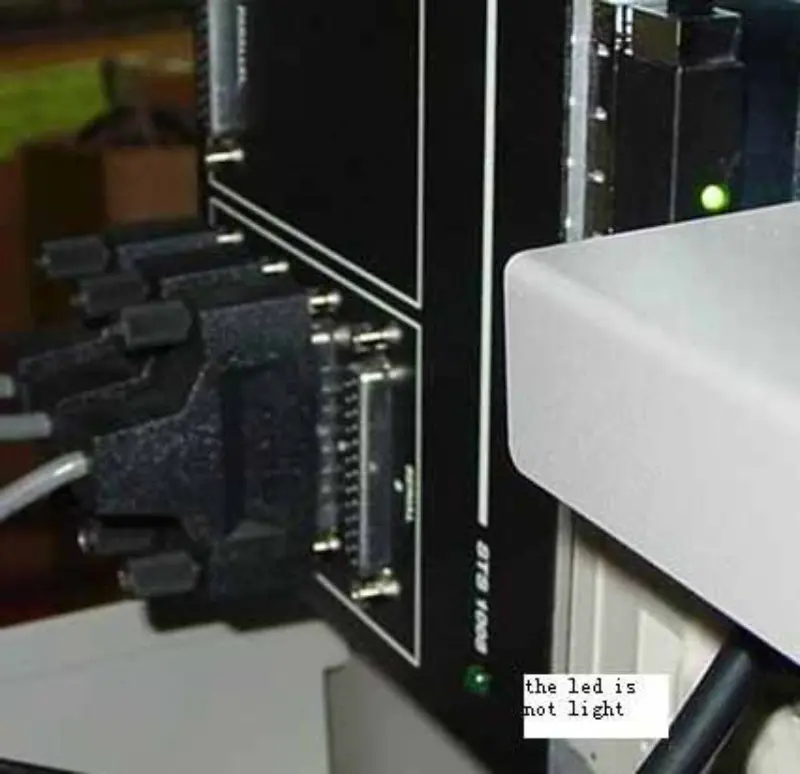

4. Isäntä ei tunnista scsi-sarjapäätettä. Tarkista scsi 8 -portin sarjalaajennuslaatikko, huomaa, että laatikon merkkivalo ei pala.

5. Tarkista laajentimen scsi-virtalähde, virtalähde ei toimi. Avaa virtalähde, etsi 3 pisteen aukkoliitos. Nämä kohdat yhdistetään, mutta virtalähde ei toimi.

6. Vaihda uusi laajentimen scsi-virtalähde. Käynnistä MR-järjestelmä, Sovellusohjelmisto ripustettiin seuraavaan näyttöön, ja scsi 8 -portin sarjalaajennuslaatikon ledi ei pala.

7. Avaa komentoikkuna, kirjoita mgd_term, älä avaa 3 ikkunaa. Tarkista, että expnder scsi -virtalähde on normaali.

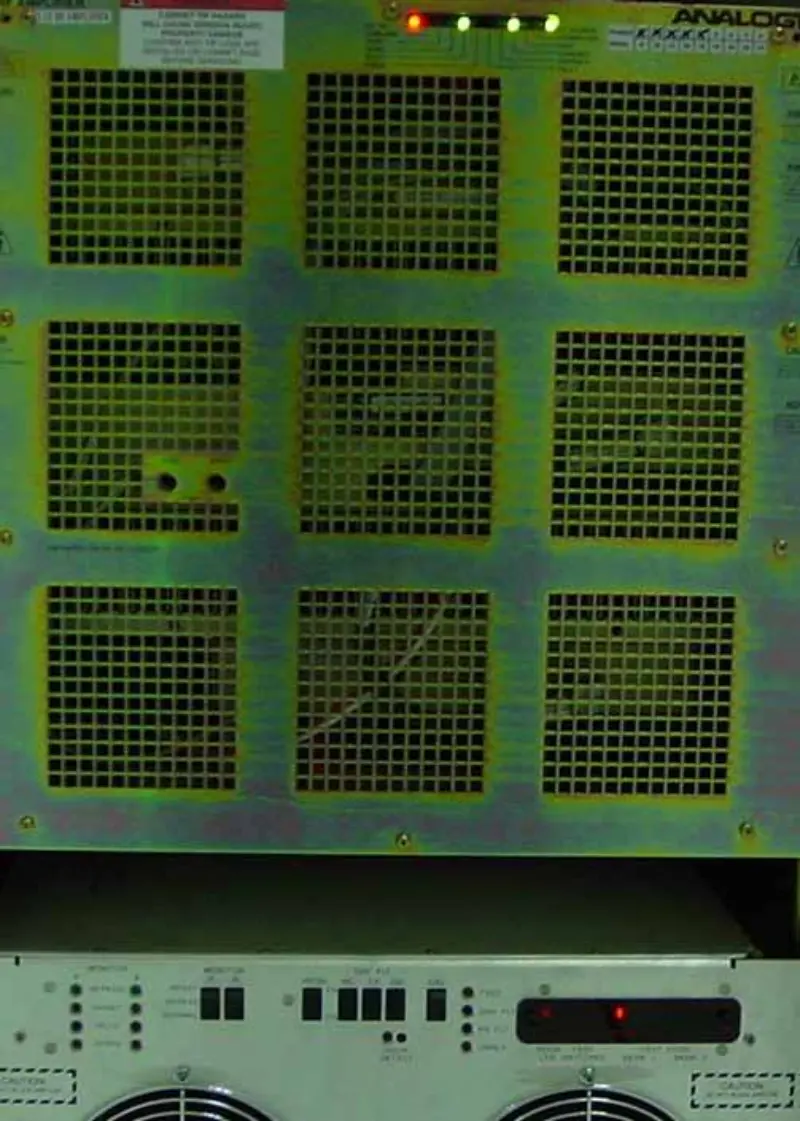

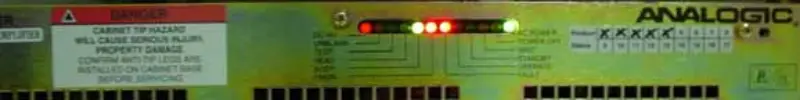

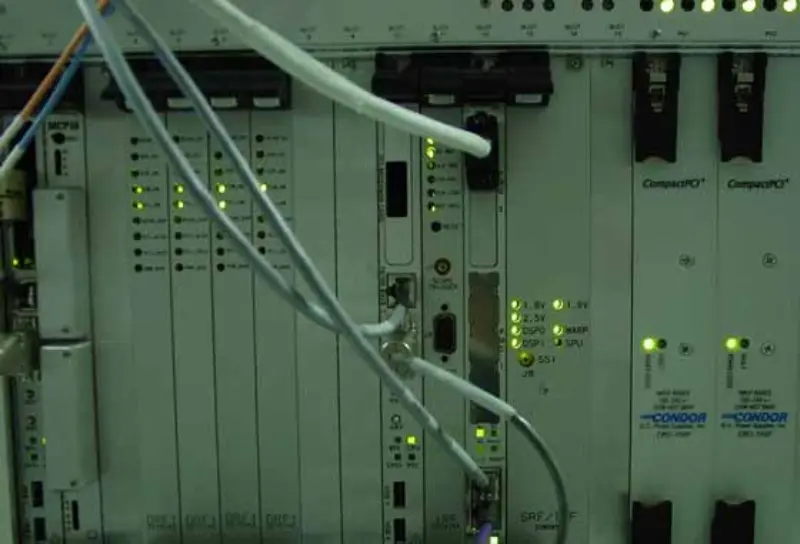

8. Tee SGI-diagnostiikka, SGI on ok. Tarkista sarjakaapeli, se on ok. Tarkista MGD:n virtalähde, se on ok. Mutta järjestelmäkaappi, RF-kaappi, gradienttikaappi on epänormaali. Oireet ovat samat kuin seuraavissa kuvissa:

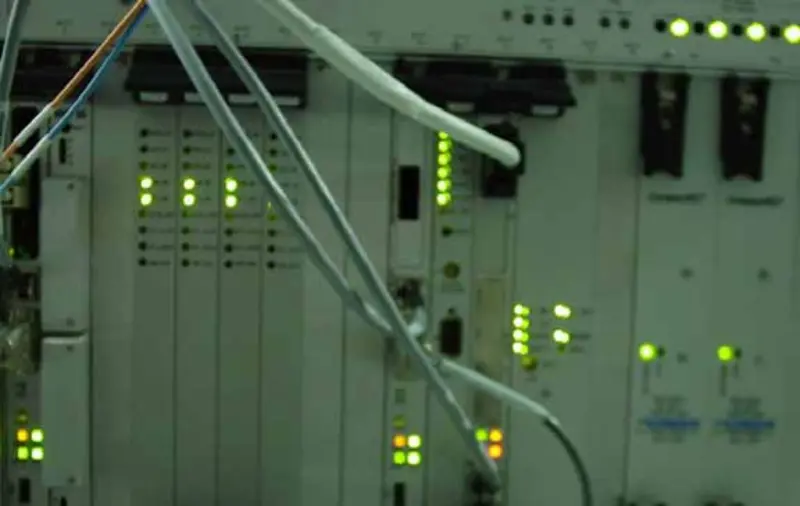

9. Mielestäni järjestelmäkaappi, RF-kaappi ja gradienttikaappi on nollattu. Joten tps-nollaussignaali STIF-kortin vastaanottamisesta isännältä on edelleen käytössä. Katkaise laajentimen scsi-virtalähde tai sarjakaapeli, käynnistä MR-järjestelmä, sovellusohjelmisto on päällä, mutta ilmoita "tps ei vastaa". Oireet ovat samat kuin seuraavissa kuvissa:

Joten scsi 8 portin sarjalaajennuslaatikko on myös huono.

10. Vaihda uusi scsi 8 -porttinen sarjalaajennuslaatikko, käynnistä MR-järjestelmä, scsi 8 -porttisen sarjalaajennuslaatikon merkkivalo palaa ja järjestelmä on normaali.

PERUSSYY/RATKAISU

Laajentimen scsi-virtalähde oli viallinen, se palasi scsi 8 -porttisen sarjalaajennuslaatikon. Joten vaihdoimme laajentimen scsi-virtalähteen, järjestelmä oli outo.
