ARTIFACT WI/Fiesta Image White Pixel

JÄRJESTELMÄ: 1.5T Signa Twin Excite II (ohjelmistoversio 11.0M4)

ONGELMA/OIREET

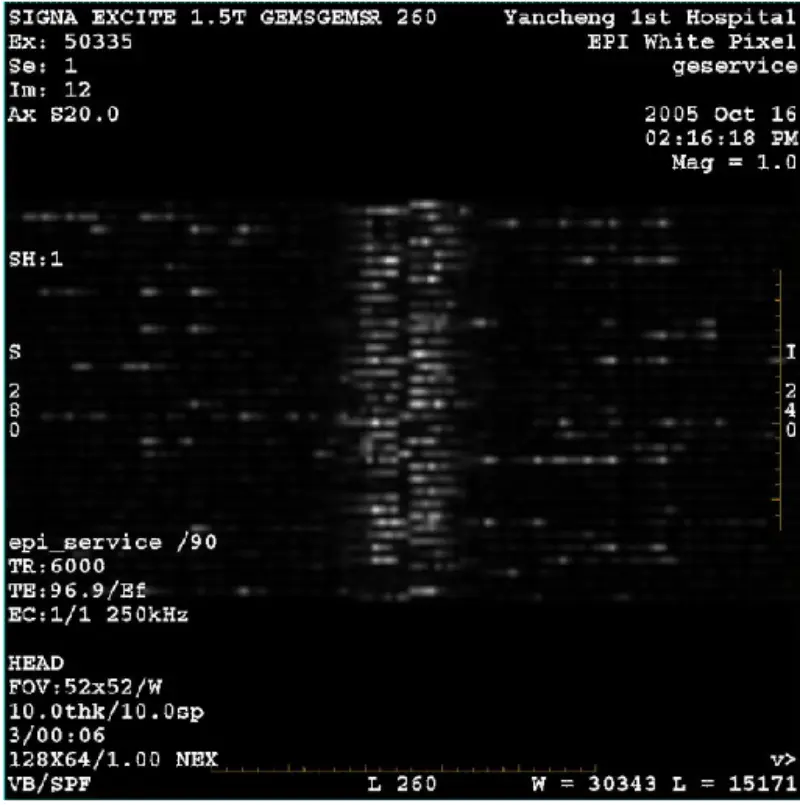

DWI (Zoom tila ja koko tila) ja fiesta (zoom tila ja koko tila) kuva, jossa on näkyvä verkkomainen tai vakosametti artefakti riippumatta siitä käytettäessä kehon kelaa tai pääkelaa, muu rutiinikuva näyttää normaalilta

VIANETSINTÄ HISTORIA/VINKKI

1. Super-käyttäytymisen säätölevyn tarkistus, tulos on kaikki hyväksytty.

2. Poista potilaan silta, ei löytynyt kolikkoa tai muuta metallia.

3. Tee grafidy-kalibrointi kaikki termit vihreinä.

4. Suorita Zoom ja koko BACC.

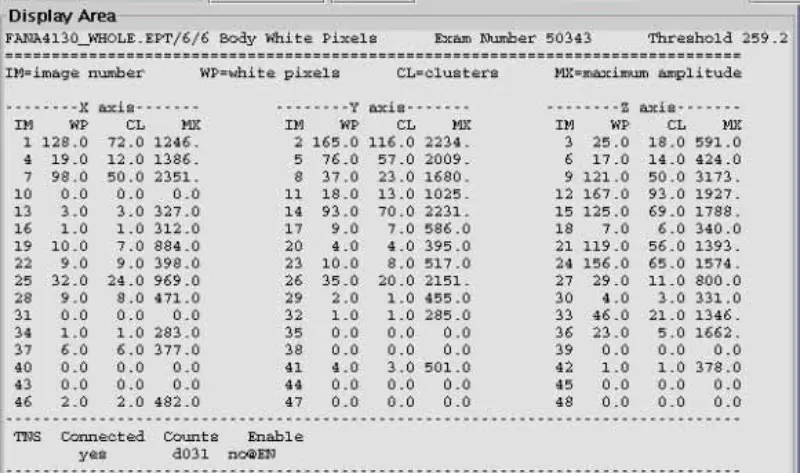

5. Suorita Zoom ja koko EPT. Tuloksena on, että valkoiset pikselit ja muut kohteet ohittavat

mukaan lukien pää ja vartalo. Phase dither B0-arvo on spesifikaatiossa.

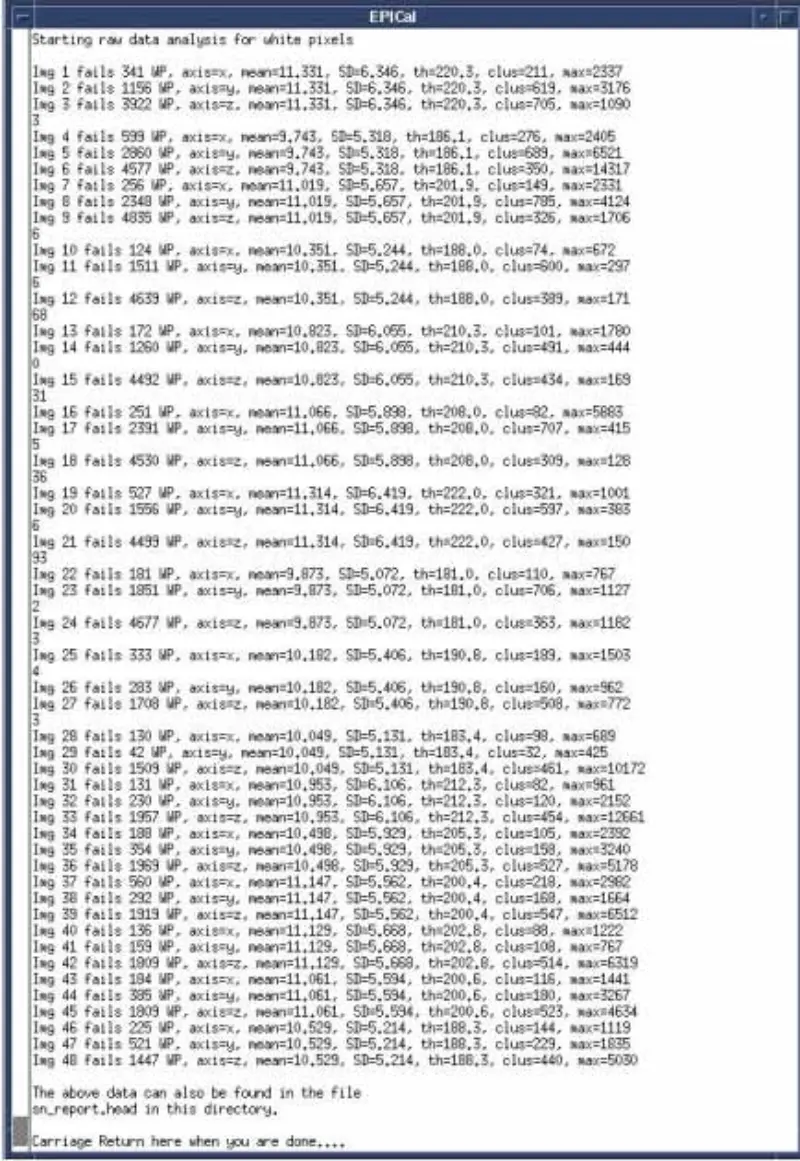

6. Suorita valkoisen pikselin testi, kaikki epäonnistuivat.

7. Suorita SPT kaikki passit. Varsinkin kaikki kaltevuusvakavuustestit läpäisevät.

8. Emuloi ja tarkasta ympäristön kohteita magneetin ympärillä, mukaan lukien tuuletin, kaiutin, injektori, kylmäpää ja niin edelleen.

9. Poista käytöstä lämpötila-anturi, SRI, PAC ja pöytä, ongelma edelleen.

10. Irrota vastaanottokaapeli järjestelmäkaapin I/F:stä (runko J2 ja pää J5 ), lisää 50 ohmin pääte ja DC-lohko järjestelmäkaapin liittimeen. EPT valkoisen pikselin pään ja kehon skannaus. tulos on hyväksytty. Varmista, että ongelma ei ole järjestelmäkaapissa. Yhdistä uudelleen. Vastaanottokaapeli järjestelmäkaapin I/F:ssä

11. Irrota X, Y ja Z Gradient Drive Fiber Optics GP-kortista, EPT valkoinen pikselipää ja kehon skannaus. tulos on hyväksytty. It indicate that the white pixel is induced by gradient. Seen that white pixel not only present on one axis. Then replace the SGA PS , GP board ,but problem still. Liitä uudelleen X,Y,Z-gradienttiaseman kuituoptiikka.

12. Poista DD/TR käytöstä SSM:ssä. Disconnect DD cable at Pen Wall(J72,J73,J74,J75,J75) ,EPT white pixel head and body scan. tuloksena päänsyöttö ja vartalo epäonnistuivat. Body coil is undetuned,so body coil absorb signal .Therefore head pass and body failed. In order to check our deduction, connect extension cable to head coil and place the head coil outside of the magnet bore, scan head white pixel. Itse asiassa tulos on epäonnistunut pää. Reconnect only one of the DD cable at Pen Wall, EPT white pixel head and body scan. Tuloksena on, että kaikki epäonnistui. Confirm that the DD board and splitter board is not the cause.

13. Liitä DD-kaapelit uudelleen Pen Walliin. Irrota Body and Head T/R Bias BNC -kaapeli SSM.EPT:n valkoisen pikselin pään ja kehon skannauksessa. Tuloksena on, että kaikki epäonnistui. Liitä takaisin rungon ja pään esijännityskaapelit poistettu. Irrota pään ja rungon lähtökaapeli SRFDII.EPT:n valkoisen pikselin skannauksen yhteydessä. Tuloksena on, että kaikki epäonnistui. Vahvisti, että ongelma ei ole SRFDII AMP:ssä ja SSM:ssä.

14. Irrota I- ja Q-kaapelit Hybridistä. Suorita pään EPT valkoisen pikselin skannaus. Tulos epäonnistui. Epäilty hybridi. Vaihda Hybridi. Mutta ongelma silti.

15. Irrota magneetin etukansi. Tarkasta RF-suojan maadoituskaapeli ja lämpötila-anturin kaapeli. Kaapeli on kunnossa.

16. Irrota Body RF -kela TRM:stä. Suorita pään EPT valkoisen pikselin skannaus, tulos epäonnistui.

17. Irrota RF-suoja TRM:stä. Suorita EPT-valkoisten pikselien skannaus RF-suojauksen ulkopuolella. Tulos epäonnistui. Vaihda RF-suoja ja suorita EPT-valkopikseliskannaus. Ongelma edelleen.

PERUSSYY/RATKAISU

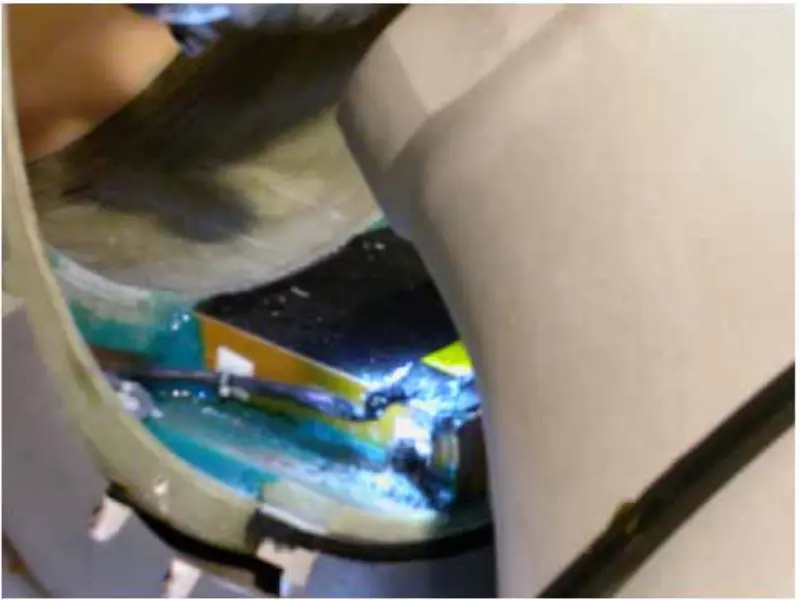

Ylläolevasta toiminnasta ja analyysistä päättelemme, että ongelman pitäisi johtua gradienttikelasta. Joten poistamme magneetin etu- ja takakannen, tarkistamme ja kiristämme gradienttikelaan liittyvät pultit. Magneetin takakannen irrotuksen jälkeen huomaamme, että korkealuokkainen välilevyn kaapeli on palanut mustaksi.

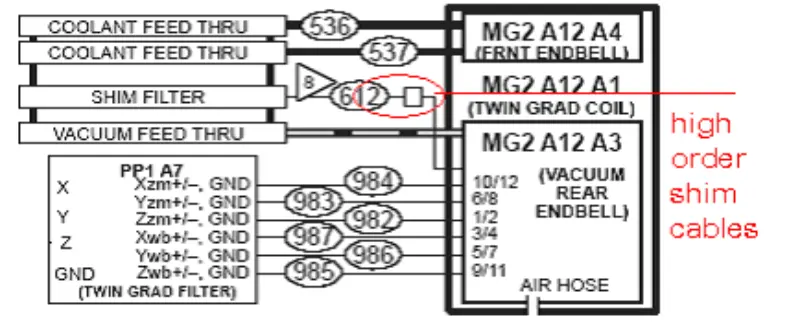

Because there is no high order shim option on this site, we cut the high order shim cable. We peel off the cables separately and bind up each of the cables using the insulated adhesive tape. Palauta kaikki, suorita EPT white pixel scan. Kaikki kulkevat. Tämän paikallisen korjauksen jälkeen järjestelmä on kunnossa. There is no white pixel as before on DWI and Fiesta image.

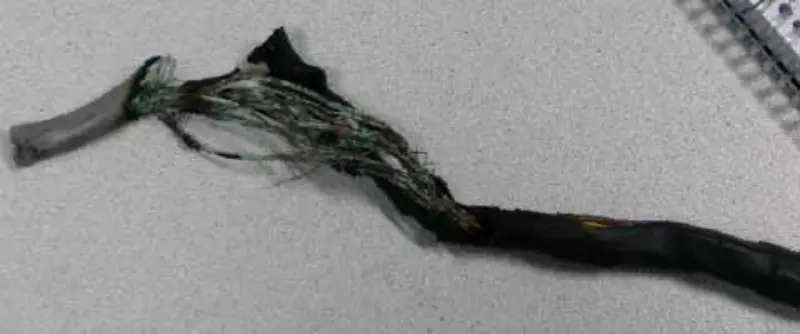

Korkealuokkaisten kaapelien tulee olla vaurioituneet tehtaalla. Vaurioituneet kaapelit liittyivät toisiinsa ja muodostivat monia pienimpiä ympyröitä. Kun suoritettiin DWI-skannaus, ympyrä aiheutti paljon enemmän lämpöä kuin mikään muu skannaus. Joten kaapelit polttivat päivä päivältä ja vaikuttavat DWI-skannaukseen. Tosiasia on, että päivän edetessä vaikutus muuttuu yhä vakavammaksi.
